LB501生物降解吹膜料(薄膜级)

产品简介

LB501是一种薄膜级全生物降解原料，吹膜过程稳定，与传统 PE 膜相比可大幅减少 CO2 排放量。其特性包括抗静电生物可降解和可着色。常见用途是用于制作包装袋和塑料袋。

详细介绍

快速了解：LB501是薄膜级全生物降解原料，熔指7g/10min(190°C/2.16kg)，断裂伸长率721%，拉伸强度25MPa，180天降解率≥90%，抗静电可着色。适用于包装袋、食品包装膜、购物袋、快递袋等吹膜制品，相比PE膜碳排放减少40%以上。

LB501薄膜级全生物降解原料

环保、高性能的薄膜材料解决方案

产品概述

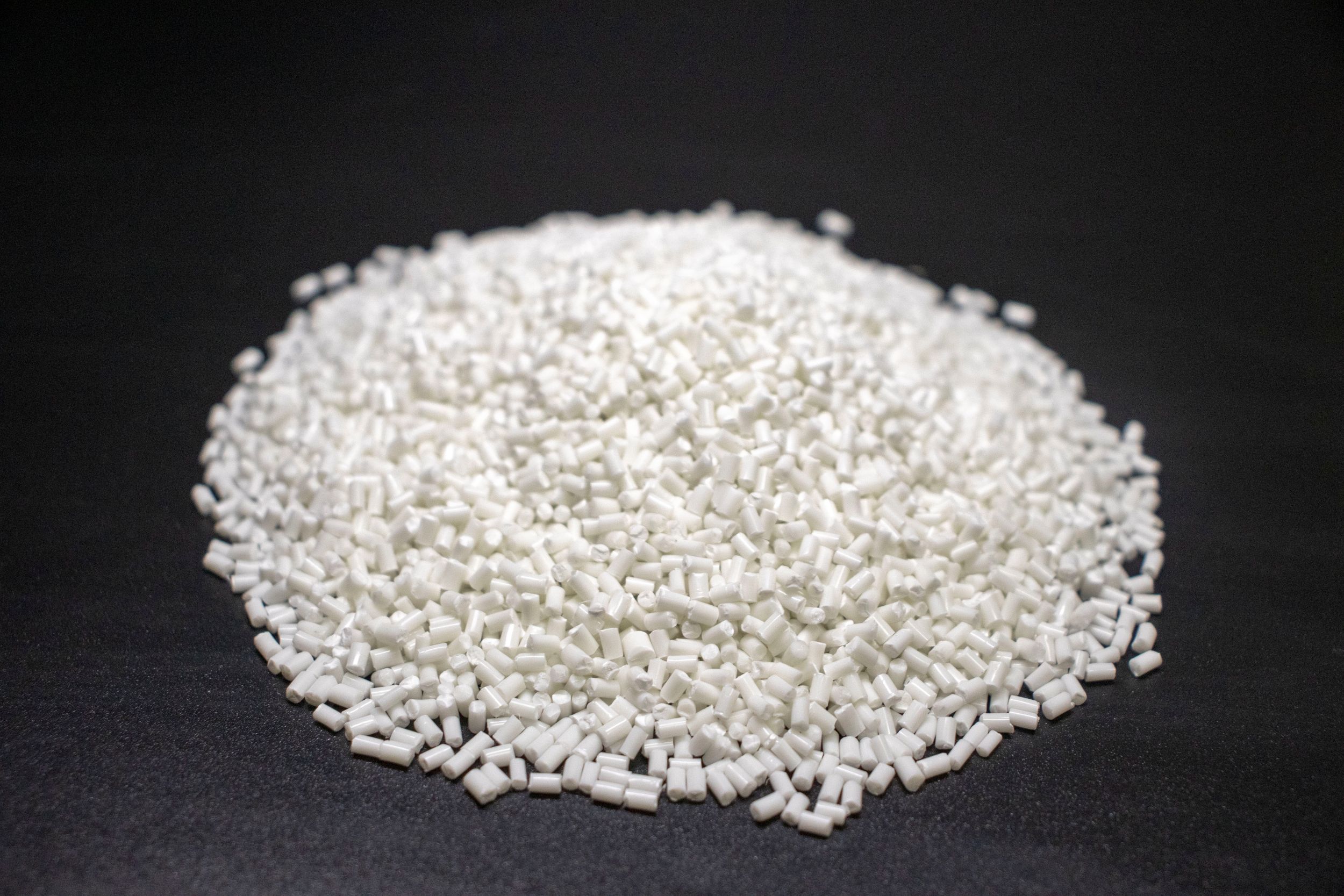

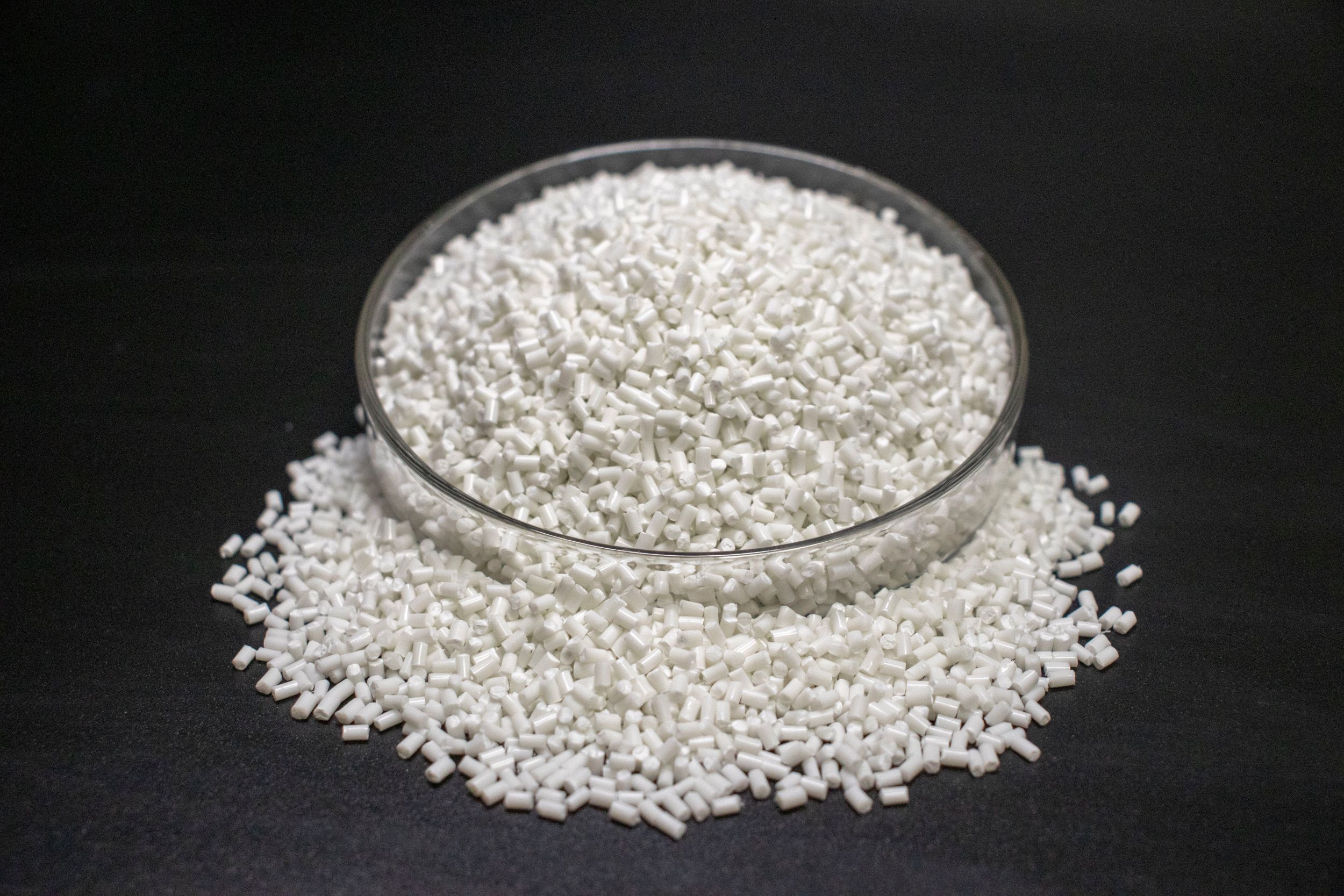

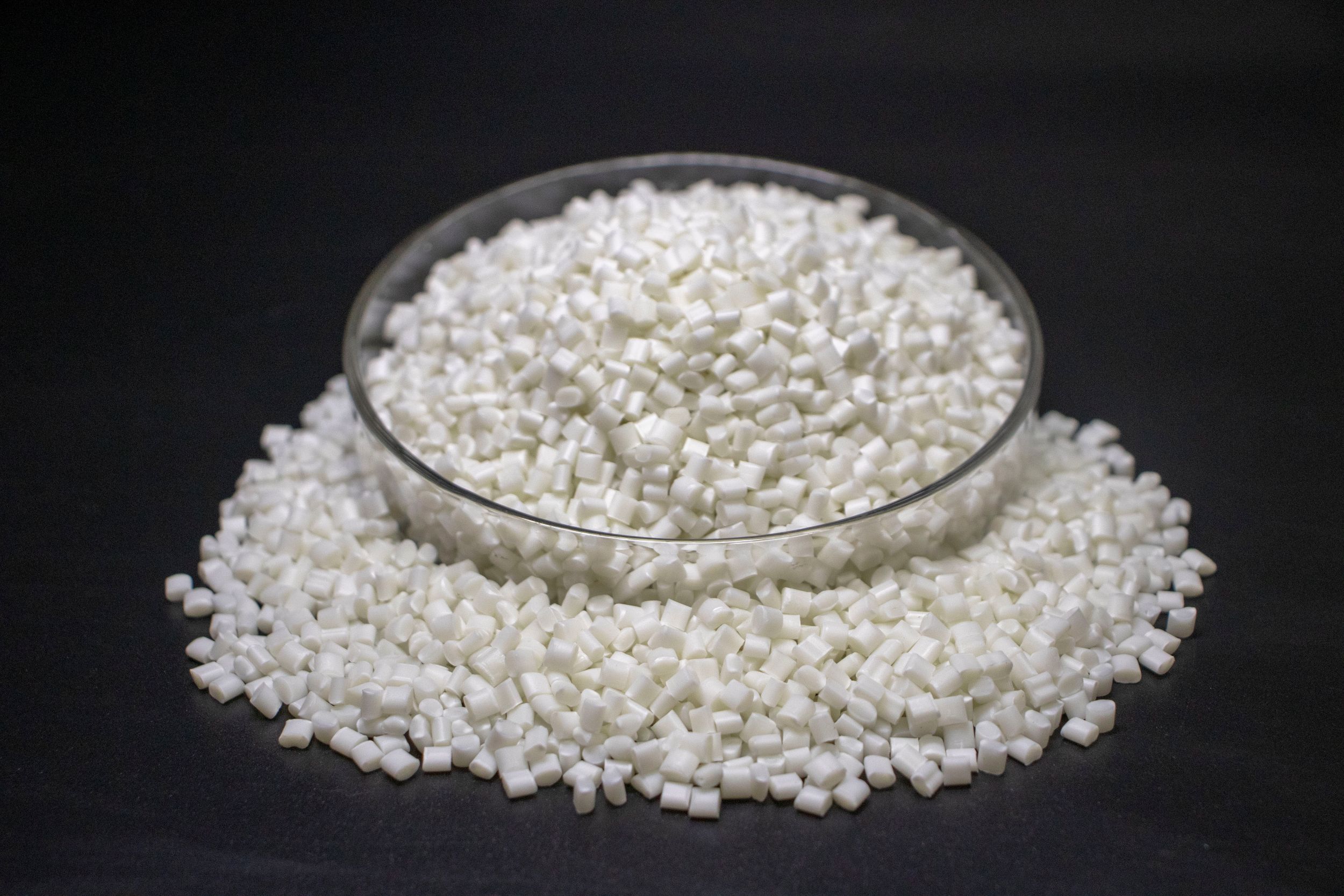

LB501是一种高性能薄膜级全生物降解原料，专为各类薄膜制品设计。该材料呈白色粒子状，适用于吹膜加工工艺，是生产环保型包装产品的理想选择。

其独特的抗静电、生物可降解和可着色特性，使其在包装领域表现出色。作为全生物降解材料，它能在使用后自然降解，有效减少塑料污染，符合现代环保理念。

核心特性

全生物降解

使用后可完全降解，零环境负担

抗静电

具备抗静电性能，适合精密产品包装

可着色性

良好的着色性能，满足多样化需求

高延展性

优异的伸长率，适合薄膜吹制加工

加工稳定

吹膜过程稳定，生产效率高

低CO₂排放

相比传统PE膜大幅减少碳排放

储存稳定

干燥环境下可长期储存，性能稳定

环保安全

符合环保要求，使用安全放心

应用领域

各类包装袋

塑料包装制品

礼品包装膜

购物袋

食品包装膜

快递包装袋

农产品包装

性能测试结果

测试类别	测试项目	测试值	测试方法/条件
外观与加工性能
外观与加工性能	颜色	白色	-
外观与加工性能	形状	粒子状	-
外观与加工性能	加工级别	吹膜	-
外观与加工性能	建议加工温度	160-180℃	-
物理性能
物理性能	熔指	7g/10min	ISO 1133，190℃，2.16kg
物理性能	密度	1.3g/cm³	ISO 1183，23℃
机械性能
机械性能	断裂伸长率	721%	ISO 527-2，测试速度50mm/min
机械性能	拉伸强度	25MPa	ISO 527-2，测试速度50mm/min
环保性能
环保性能	降解性能	180天内降解率≥90%	GB/T 19277.1-2011
环保性能	碳排放减少	相比PE膜减少40%以上	-

产品优势

卓越的吹膜性能

吹膜过程稳定，生产效率高，适合大规模生产

高延展性与强度

721%的断裂伸长率，薄膜韧性好，不易破损

环保优势显著

全生物降解，大幅减少碳排放，符合环保趋势

功能特性丰富

抗静电、可着色，满足多样化包装需求

常见问题

LB501的吹膜加工条件是什么？

LB501建议加工温度为160-180°C，适合吹膜工艺。加工前建议在80°C下干燥4-6小时，确保含水率低于400ppm。吹膜时模头温度控制在170°C左右，吹胀比2.5-3.5，可稳定生产厚度0.01-0.05mm的薄膜。

LB501的降解条件是什么？降解周期多长？

LB501符合GB/T 19277.1-2011全生物降解塑料标准，在工业堆肥条件下（温度58°C±2°C，湿度50-60%，充足供氧），180天内降解率≥90%。在常温土壤或海水环境中降解速度会减慢，不建议随意丢弃。

LB501的抗静电性能如何？

LB501添加了抗静电助剂，表面电阻率可达10^9-10^11 Ω，能有效减少静电吸附，适合包装电子元件、精密仪器等对静电敏感的场合，也便于生产过程中的操作和堆叠。

LB501与传统PE膜相比有哪些环保优势？

LB501是100%生物降解材料，在工业堆肥条件下180天内可完全降解为CO₂和水，而传统PE膜需要数百年才能分解。此外，LB501在生产和使用过程中碳排放相比PE膜减少40%以上，符合全球减碳趋势和环保政策要求。

产品总结

LB501作为薄膜级全生物降解原料，凭借其优异的物理和机械性能，特别是高达721%的断裂伸长率，成为各类包装薄膜产品的理想选择。其抗静电、全生物降解和可着色等特性，使其在满足包装功能需求的同时，也能响应环保要求，减少塑料污染，是可持续包装解决方案的理想材料。
